上下水道施設の調査・診断


下水道防食協会では、経験豊富な技術者が調査・診断を行います。また、EPMA(電子線マイクロアナライザー)を用いて、断面の詳細分析を行い、劣化の進行状態、腐食環境などを把握します。これらの調査結果に基づいて、根拠ある防食設計が可能となりました。

Step.01
  • ミーティング
  • 作業の確認

  • 換気工
  • 準備工
  • 投光器設置
    足場架設等

Step.02
  • 目視調査写真記録
  • 硫化水素ガス濃度測定
  • 水質検査
  • 非破壊検査
Step.03
Step.04
  • コア採取
    • 中性化深さ測定
    • 圧縮試験
    • EPMA分析
  • はつり調査


枠囲み以外の作業は全て現地実施

EPMAによるコンクリートの調査・診断


  • 劣化状況の把握
  • (劣化範囲、劣化深さ:現況調査)

  • 施工環境の把握、機体耐用年数の把握
  • 腐食環境条件の把握
  • (水質分析、硫化水素濃度測定等)

  • 劣化深さの精査
  • (EPMAによる硫黄浸透深さの測定)

  • 補習・補強要否の判定
  • 腐食環境条件の判定

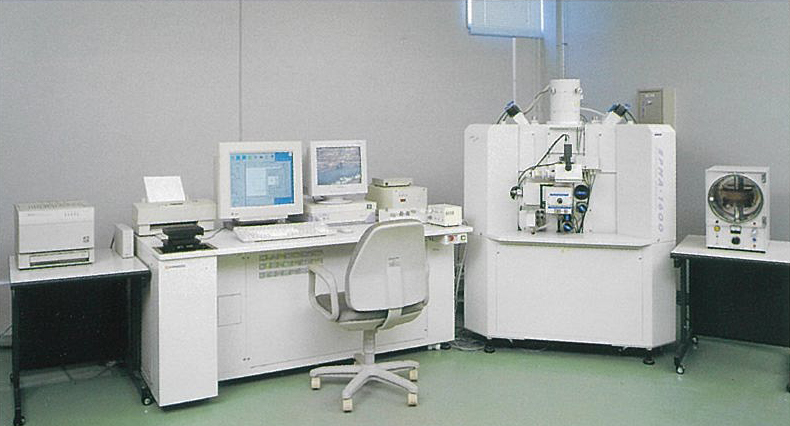

EPMA(Electron Probe Micro-Analyzer)は、分析面の元素の分布状況を、カラーのマッピング(地図)で表示できる装置です。量の大小は、分析結果の右にカラーバーで示されており、白色で量が多く、青色になるにしたがって、量が減少することを表しています。中間の量は、赤、黄、緑などの色で表示されます。


EPMAによるコア断面の分析

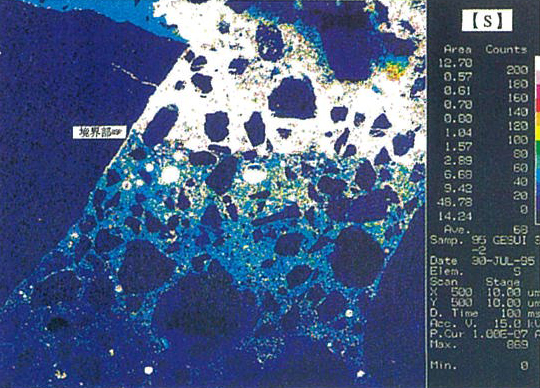

イオウの分析結果
白色部分が劣化部(石こう化した劣化部分)

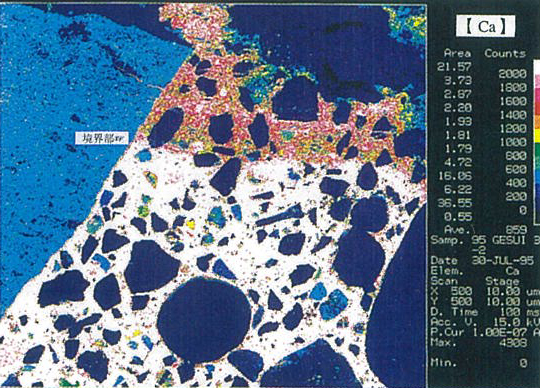

カルシウムの分析結果
白色部分が健全部(セメント硬化体健全部)
